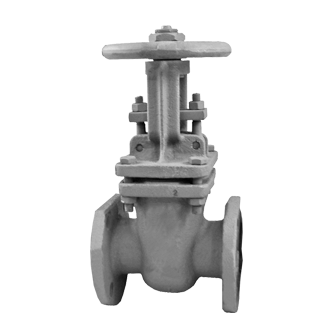

Задвижка 30с41нж ДУ80 Ру16 (Россия)

Задвижка 30с41нж

применяется в качестве запорного устройства на трубопроводах транспортирующих воду, воздух, пар, аммиак, природ­ный газ, нефть, неф­тепродукты, жидкие и газообразнык уг­леводородные сре­ды при максимальном давлении среды 1,6 МПа (16 кгс/см2) и максимальной рабочей температуры до +425 °С.

В задвижках 30с41нж применяется двухдисковый клин. Уплотнение шпинделя - сальниковое.  В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.

Основные технические данные и параметры задвижки 30с41нж:

• Рабочая среда: Жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, газоконденсат, вода пар и другие жидкости и газы неагрессивные к примененным в задвижке материалам.
• Скорость коррозии корпусных деталей не более 0,1 мм/год.
• Температура рабочей среды: от минус 40 оС до плюс 425 оС, окружающего воздуха не ниже минус 40 оС.
• Условное рабочее давление: PN 1,6 МПа (16 кгс/см2).
• Присоединение к трубопроводу: присоединительные размеры по ГОСТ 12815-80, исполнение 3, ряд 2 (по умолчанию).
• Материал основных деталей: 20Л.
• Управление: ручное (маховик).
• Установочное положение: любое.

Принцип действия задвижки 30с41нж

При вращении маховика получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя и клина, тем самым открывая или закрывая проходное сечение.

ПАСПОРТ
