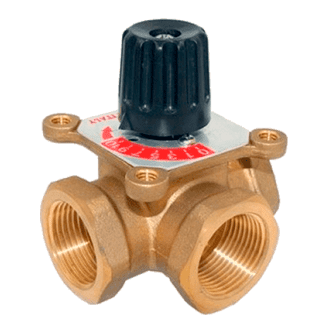

Трехходовой поворотный смесительный клапан 1" TIM BL3804

Поворотные регулирующие клапаны предназначены для регулирования расхода теплоносителя в системах отопления и охлаждения (отопление с использованием радиаторов, отопление в полах и других поверхностных системах). Трёхходовые клапаны обычно используются как смесительные, но так же могут использоваться и как разделительные.

Поворотные клапаны могут использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия: вода, теплоноситель на основе гликоля с присадками, нейтрализующими растворенный кислород. Максимальное содержание гликоля до 50%. Управление клапаном может осуществляться как вручную, так и с помощью электропривода с крутящим моментом не менее 5 Нм.

Характеристики
Тип - трехходовой
Принцип действия - ручной
Материал корпуса - латунь
Тип присоединения - муфтовый (ВР)
Условное давление - Ру 10
Диаметр - Ду 25 (1")
Пропускная способность - 10 м³/ч
Вес - 0.75 кг

Принцип работы трехходового смесительного клапана
Трёхходовой клапан может выполнять функции смешения потоков или разделения потока. При повороте заслонки в одну сторону будет постепенно открываться проход для тёплой жидкости и в равной степени закрываться проход для холодной (обратный поток от нагревателя). Это повышает температуру смешиваемой рабочей жидкости (потока для нагревателя) при почти постоянной скорости потока.

Требуемая температура в системе достигается с помощью добавления необходимого количества жидкости, поступающей из обратного трубопровода, подаваемого к котлу.
