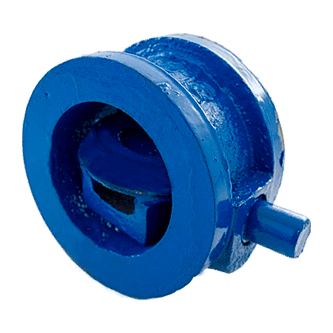

Клапан обратный 19ч21бр ДУ 50
Арт. 019-0065
Диаметр мм
50
80
100
Характеристики
Диаметр мм
—
50
Строительная длинна мм.
—
60
Рабочее давление, бар
—
16
Исполнение
—
однодисковый
Клапан обратный 19ч21бр ДУ 50
1 982 ₽
Основной склад: 1
Склад Витрина: 0
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Клапан обратный 19ч21бр ДУ 50
Клапан обратный поворотный однодисковый чугунный применяется для предотвращения обратного потока среды в трубопроводах.
Клапан состоит из следующих основных деталей: корпуса, захлопки, оси.
Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрывание захлопки.
Принцип действия: при подаче среды в направлении под захлопну клапан открывается, при этом захлопка удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока.
После прекращения подачи среды захлопка плавно закрывается под действием собственного веса, создающего необходимый момент на закрытие вследствие смещения центра тяжести захлопки относительно оси вращения.
Характеристики:
- Рабочая среда вода
- Класс герметичности "D" по ГОСТ 9544-93
- Материал корпуса чугун
- Материал уплотнения латунь
- Строительная длина L, мм 60
- Материал диска серый чугун
- Материал оси сталь 20х13
- Тип соединения стяжной
- Номинальный диаметр DN 50
- Номинальное давление PN,МПа 1.6
- Максимальная температура рабочей среды, С° 225
- Средний ресурс, циклов 2500
Компания «НИВА» предлагает купить обратные клапаны различных модификаций (муфтовый,фланцевый, межфланцевый) по привлекательным ценам. Осуществляем доставку в любой регион России.
