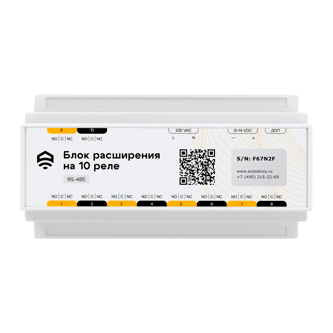

Блок расширения на 10 реле 5А RS485 (Modbus) ec01025
Блок расширения на 10 реле 5А RS485 (Modbus) ec01025
Под заказ
Запросить ценуМодель: ES-REMB-10
Предназначен для управления силовой нагрузкой по 10 независимым каналам с индикацией работы каждого канала. Основное преимущество - расширить возможности управления системы EctoControl. Разработан в Эктострой.
Основные характеристики:
- Управление силовой нагрузкой по 10 независимым каналам с индикацией работы каждого канала;
- Рекомендованная нагрузка до 1,3кВт на один канал;
- Быстрый монтаж на DIN-рейку и иную поверхность.
Зачем к блоку реле подводить отдельно питание? И почему там 12В и 220В?
Для замыкания электромагнитных катушек внутри реле. 2 вида питания сделаны для удобства эксплуатации.
Каждое из 10 реле можно вкл/выкл по отдельности?
Да, больше того автоматизировать их работу по расписанию или показанию датчиков.
Если я подведу к блоку реле питание 220В, то он дальше передает электричество на приборы?
Нет, каждое из 10 реле выступает "выключателем" отдельно линии эл.питания.
Как подключается этот блок реле?
Подключается кабелем к центральному блоку Ectocontrol к разъему "ДОП". Разместить можно в эл.щитке на стандартную DIN-рейку или закрепить на стене.
| Модель | ES-REMB-10 |
| Работает с версиями | ectoControl 3.0/3.1/3.2/3.3/4.0, до 5 блоков на систему. |
| Габариты | 155*110*50мм (верхняя часть 155*83*42мм); |
| Диапазон рабочих температур | от -25°С до +50°С; |
| Поддержка | всех программ управления в ЛК и приложении; |
| Крепление | на плоскую поверхность или на DIN-рейку; |
| Длина сигнального кабеля | до 100м (при использовании внешнего питания). |
| Питание | от системы, от внешнего источника 12...14В, от сети 220В; |
| Нагрузка | до 250В, до 12А на один канал. Рекомендуем нагрузку до 1,3 КВт на 1 канал; |
