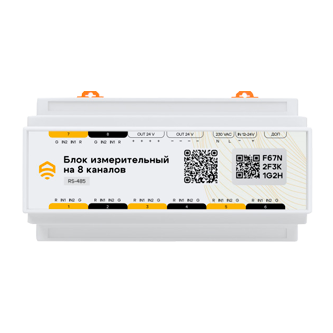

Блок измерительный на 8 каналов, RS485 (Modbus)

Блок измерительный 8 каналов (RS-485) арт. ec01090 для измерения аналоговых величин (температуры, давления, угла поворота, напряжения, сопротивления и т.д.) посредством подключения соответствующих датчиков с аналоговым выходом.

Позволяет существенно расширить возможности системы мониторинга ectoControl.

Основное преимущество - использование температурных датчиков с широким диапазоном измерения температур, а также возможность подключения популярных токовых преобразователей физических величин, что позволяет вести полноценный мониторинг работы промышленных объектов.

Основные характеристики:

• Модель: ES-AIUN-08
• Работает с версиями: ectoControl v4.0 с прошивкой ПО версии не старше 2025 г, до 9 блоков на систему.
• Обеспечивает непрерывные измерения по 8 независимым аналоговым каналам;
• Производит измерения температуры, сопротивления, напряжения, тока с высокой точностью;
• Имеет быстросъёмные винтовые клеммы для подключения датчиков и питания;
• Габариты: 155*110*50 мм (верхняя часть 155*83*42 мм);
• Диапазон рабочих температур:  от -25°С до +50°С;
• Крепление: на плоскую поверхность или на DIN-рейку;
• Длина сигнального кабеля: до 50 м (при использовании внешнего питания).
• Питание    от системы, от внешнего источника: 12...24В, от сети 220В;
• Поддерживает термопреобразователи сопротивлений по ГОСТ 6651-2009 от -180С до +500С, токовый сигнал 0…20мА или 4…20мА, сопротивление 25…2000 Ом, напряжение 0…2500 мВ, сухой контакт.

Комплект поставки:

• Блок измерительный 8 каналов (RS-485) арт. ec01090 – 1 шт.
• Соединительный кабель 2 метра – 1 шт.
• Комплект съемных клеммников – 1 комплект
• Инструкция – 1 шт.

Описание протокола Modbus (RS485).pdf

Описание и подключение измерительного блока расширения.pdf
